对辊压球机在转底炉生产工艺中的应用

[ 发布日期:2023-03-13 点击:598 来源:洛阳凯正环保工艺设备有限公司 【打印此文】 【关闭窗口】]

对辊压球机是发展较早、应用多的压团法设备因其对原料粒度要求低、成球质量高、可用有机粘结剂,且有机粘结剂在燃烧过程中可以提供部分热量,燃烧产物少,不会影响到直接还原后产品品质对辊压球机是转底炉工艺中普遍应用的原料成球设备。



一、对辊压球机的分类及原理

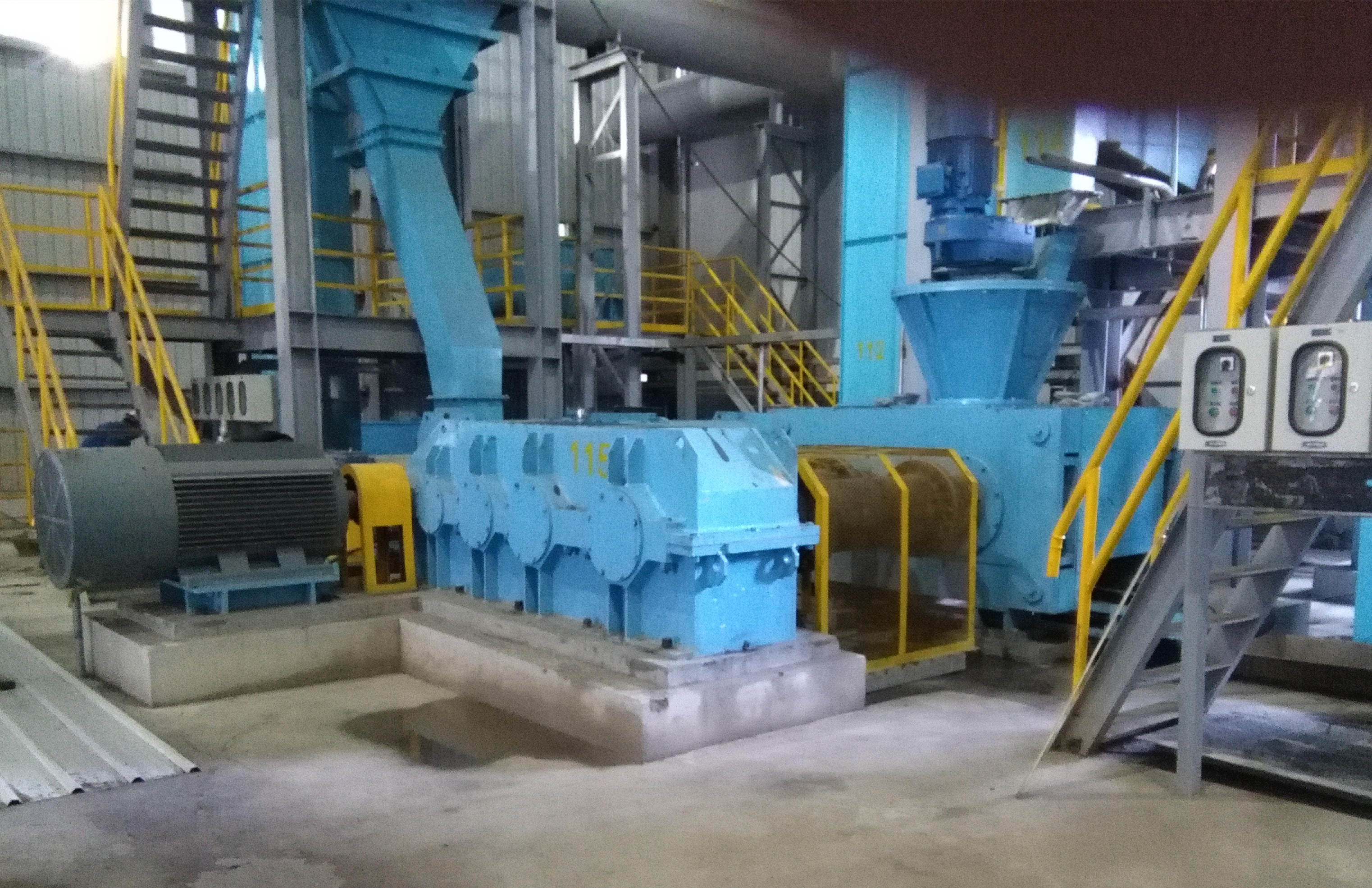

辊压球机因其应用物料的特性、用途及压力大小不同,分为低压压球机、中压压球机、高压球机。前在转底炉工艺上应用的均为高压压球机对辊压球机主要靠两个相向转动的辊轮,使流入两辊间隙的混合料受压成型其中一个为定辊,另一个为可以前后水平移动的动辊,压力加在动辊两端的轴承座上。如下图所示:

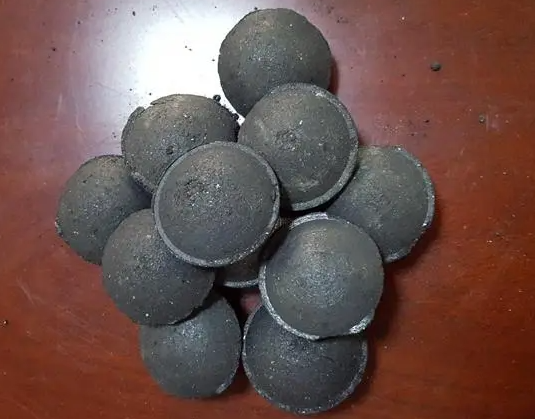

高、中、低压压球机的不同,主要是加压方式和传动机构上的区别。低压压球机一般采用弹簧加压,而中压和高压压球机则采用高压油缸加压。两辊辊面上可开出型槽,型槽数目和大小根据需要设计,其产品可为卵型、枕型或椭圆型

二、压球机能力运算

       高压压球机一般计算压球机的通过量,若计算压球机的球坯产量,则将通过量乘以成球率 φ压球机通过量计算见公式( 1) 、( 2) :

QV = 60iVn × 10 6       ( 1)

Qw = 60iVnγ × 10 6     ( 2)

            式中 QV ------ 单位时间容积通过量,m3 / h;

      Q------ 单位时间质量通过量,t / h;

    i  ------ 一个压辊上的槽数;

   V  ------ 每个球坯的容积,cm3 ;

   n  ------ 压辊每分钟转数,r /min;

   γ  ------ 单个球坯的容重,g /cm3

        成球率计算如下:

        成球率 φ = 单位时间筛上合格球质量/单位时间总通过量 × 100%

三、对辊压球机的应用

       因对辊压球机具有成球率高、消耗功率小、结构紧凑、便于检修调试等优点,近几年在转底炉工艺上成为了主要工序之一。另外对辊压球机一直被用来压制煤粉、铁粉、焦煤、铝粉、铁屑、氧化铁皮、碳粉、矿渣、石膏、尾矿、污泥、高岭土、活性炭、焦末等各种粉末、粉料、废料、废渣,广泛应用于耐火材料、电厂、冶金、化工、能源、运输、供暖等行业。经对辊压球机制作成型后的物料,节能环保,便于运输,提高了对废料的利用率,具有良好的经济效益和社会效益。
